Zenec ZE-RCE3804 - ryggekamera

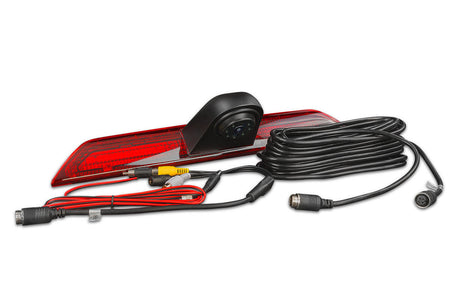

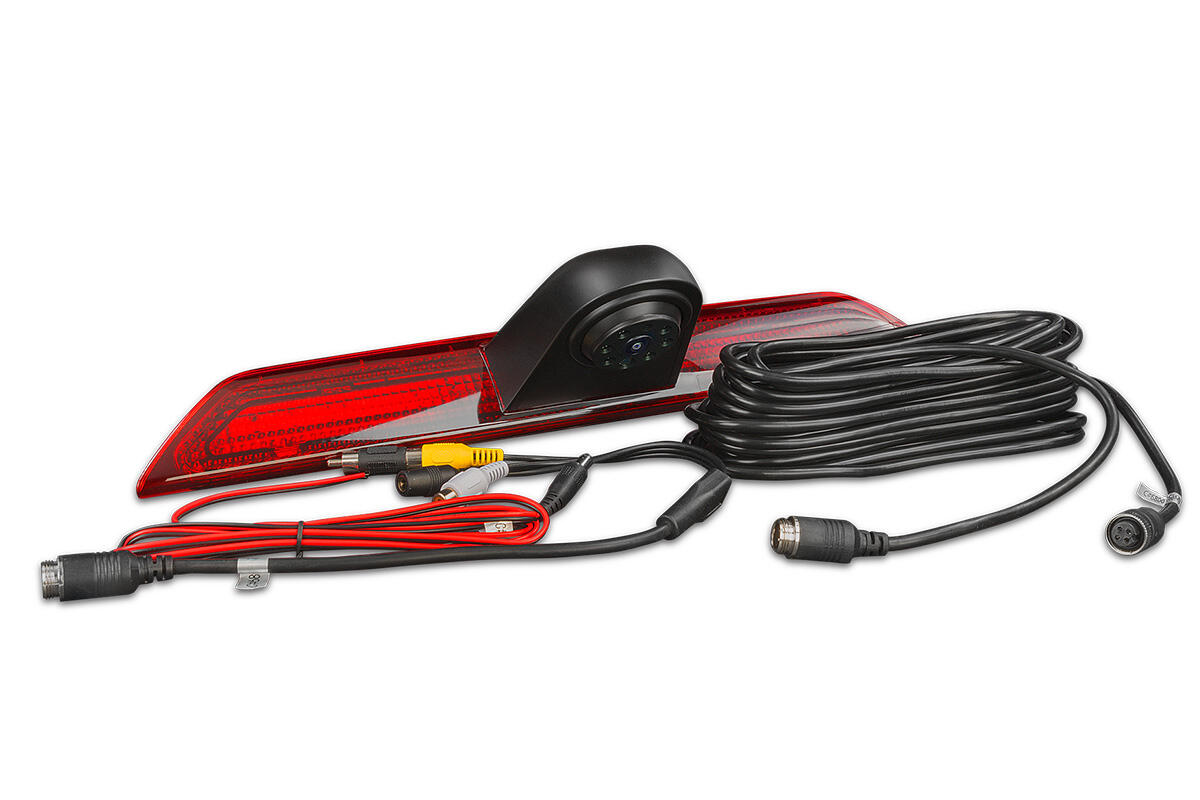

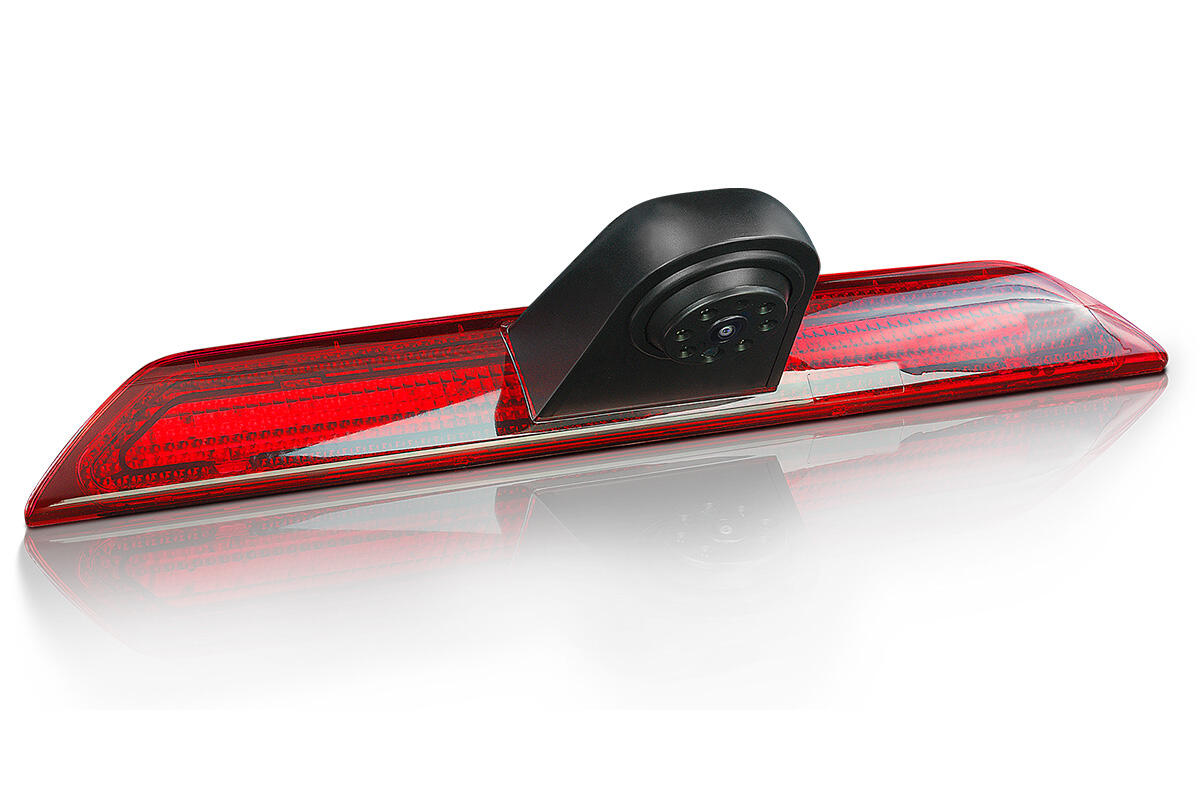

ZENEC ZE-RC7-serie04 ryggekamera er designet for FORD Transit-baserte kjøretøy

ZENEC ZE-RC7-serie04 er et spesialdesignet ryggekamera utviklet for Ford Transit (7. generasjon, facelift fra 2019 og nyere) – inkludert varebiler, minibusser og bobiler med sidehengslede bakdører og originalt 3. bremselys uten plastdeksel.

Kameraet erstatter den originale 3. bremselysmodulen og har integrert LED-bremselys for en sømløs OEM-erstatning. Installasjonen er enkel med Plug & Play, uten behov for modifikasjoner av karosseri eller kabling.
Med 140° diagonal synsvinkel, justerbar kameravinkel (+20° til –20°), IR-LED-nattbelysning og innebygd mikrofon, får du full oversikt og trygg manøvrering – både i dagslys og mørke.

Kameraet er kompatibelt med skjermer, multimediasystemer og navigasjonsenheter som har CVBS (RCA) videoinngang og RVC-mikrofoninngang.

• Direkte erstatning for originalt 3. bremselys (Plug & Play)
• Integrert LED-bremselys (ECE 148R-godkjent) – bevarer typegodkjenning
• Justerbar vertikal kameravinkel (+20° til –20°) for optimal utsikt
• 6 IR-LEDs med LDR-styrt automatisk lyskontroll for mørkekjøring
• Innebygd mikrofon for overvåking av lyd bak kjøretøyet
• 3-delt systemkabel (0,7 m + 10 m + 0,7 m) med skrulås-tilkoblinger
• Robust kamerahus i sprøytestøpt rødt plastmateriale med rustfrie festeklemmer

• Bildebrikke: SHARP RJ2331 CCD (AA9050)
• Sensor: 1/3" (8,5 mm) CMOS
• TV-system: NTSC / 30 fps
• Synsvinkel: 140° diagonal
• Sensoroppløsning: 976 (H) × 494 (V) piksler
• Effektiv oppløsning: 700 TV-linjer
• Objektiv: 2,6 mm
• Bildehastighet: 30 felt/sek (interlaced)
• Signal/støy-forhold: > 48 dB
• Dynamisk kontrast: > 60 dB
• Lysfølsomhet: 30 Lux (med IR aktivert)
• Video-utgang: 1,0 ±0,2 Vp-p, 75 O CVBS
• Hvitbalanse, gain, gamma (0,45) og baklyskompensasjon: Automatisk
• Strømforsyning: 12 V DC
• Strømforbruk: ca. 80 mA ±10 mA (˜ 1 W)
• Tetthetsgrad: IP68 (vann- og støvtett)
• Driftstemperatur: –20 °C til +70 °C

Fordeler

• Full OEM-integrasjon – erstatter bremselyset uten modifikasjon
• Høykvalitets SHARP CCD-sensor for klart bilde og høy kontrast
• Justerbar kameravinkel og bred 140° visning
• IR-nattlys og automatisk dag/natt-bytte
• Innebygd mikrofon og IP68-beskyttelse
• Klar til bruk med ZENEC-systemer og andre monitorer med RCA-inngang

Teknisk info

Support

ZE-RC7-serie04_MountingInstruction_EN-DE_RevE.pdf
