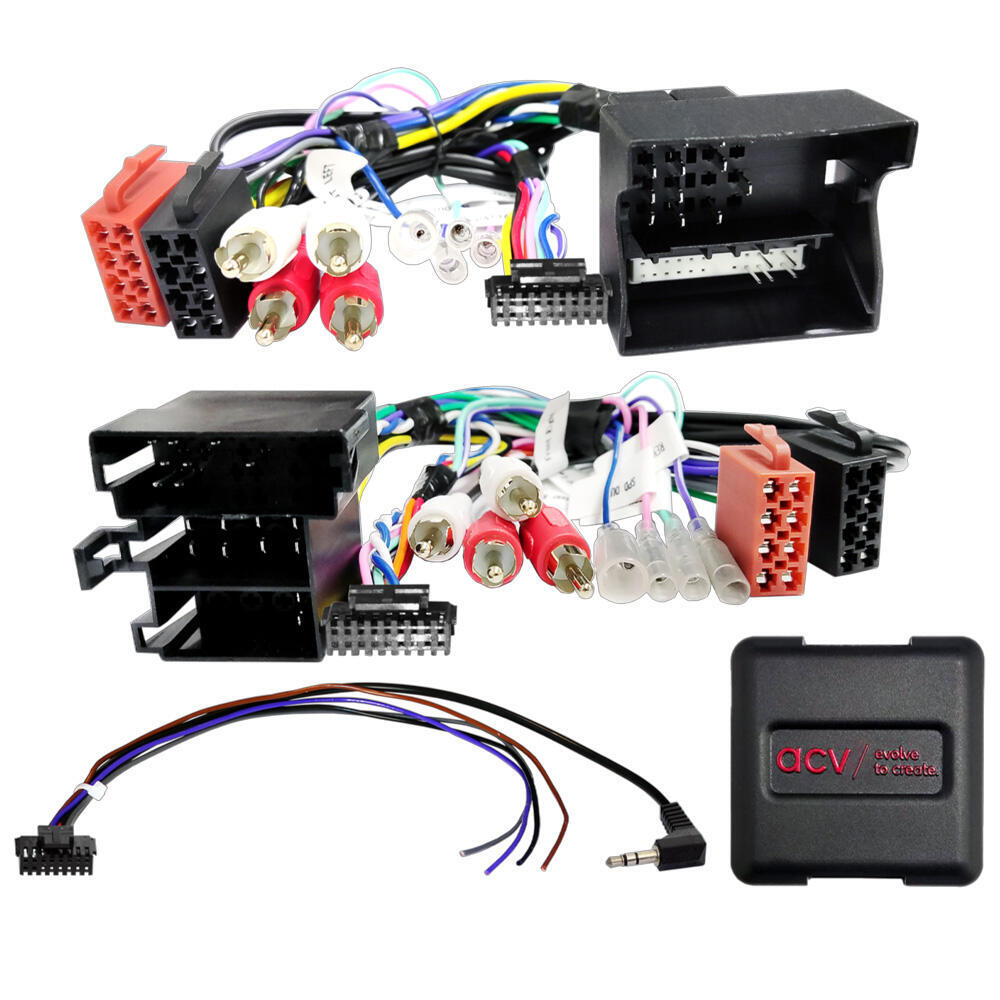

ACV Rattadapter Audi ->2018

Rattadapter Audi opp til 2018 m/ISO / Quadlock

Behold de originale rattfjernkontrollfunksjonene når du bytter ut fabrikkradioen med en ettermarkeds hovedenhet.

Passer i følgende biler:

Audi A1 (8X) 07/2010 - 04/2018**
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (A3) 05/2003 - 04/2005
Audi A3 (A3) 10/2004 - 04/2013
Audi A4 A4 (8E) 11/2000 - 10/2005
Audi A4 A4 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 11/2014**
Audi Q3 (8U) 02/2015 - 06/2018**
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (TT) 09/2006 - 04/2010
Audi TT (TT) 08/2010 - 04/2014

Merknader

• CAN-buss
• Kontakt: ISO / Mini ISO
• Kontakt: 40-pins Quadlock VAG
• Kontakt: OEM SWC > 3,5 mm Jack / løs ledning
• Kontakt: OEM forsterkersystem 2-kanals / 4-kanals > RCA(m) foran/bak
• Blå: +12V fjernkontroll for forsterkersystem

Til biler med:

Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 1-DIN OEM HU med 2 dreieknapper
og biler med Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2-DIN OEM HU
samt biler med RNS-E 16:9 OEM Nav Sat

Følgende signaler gis:

Reimporterte kjøretøy eller kjøretøy med annen programvare kan være inkompatible i funksjoner.

• Rød: +12V tenningsklemme 15
• Oransje: +12V belysningsklemme 58
• Lilla/hvit: +12V reversgirsignal
• Rosa: hastighetspulssignal
• Grønn: GND parkeringsbremssignal

Lastekapasitet utganger: 250 mA maks.
Strømbehov mer enn 250 mA:
1 reléspolemotstand 75 Ohm min.
2 reléer spolemotstand 150 Ohm min

SWC

OEM forsterkersystem 2 kanaler / 4 kanaler

*kjøretøy med BNS 5.0 monokrom OEM Sat NavSWC Audi/Seat/Skoda/VW forskjellige kjøretøy 40Pin Quadlock > vare: 42a-1324-001

**kjøretøy med Chorus OEM HU med monokrom skjerm

Teknisk info

Support

42xad00c_manual.pdf
