Lumary Fusion 100 LEDbar med skiltplate

Lumary Fusion 100 LED-bar med skiltplate

Høydejustering, DT4-kontakt og tofarget posisjonslys

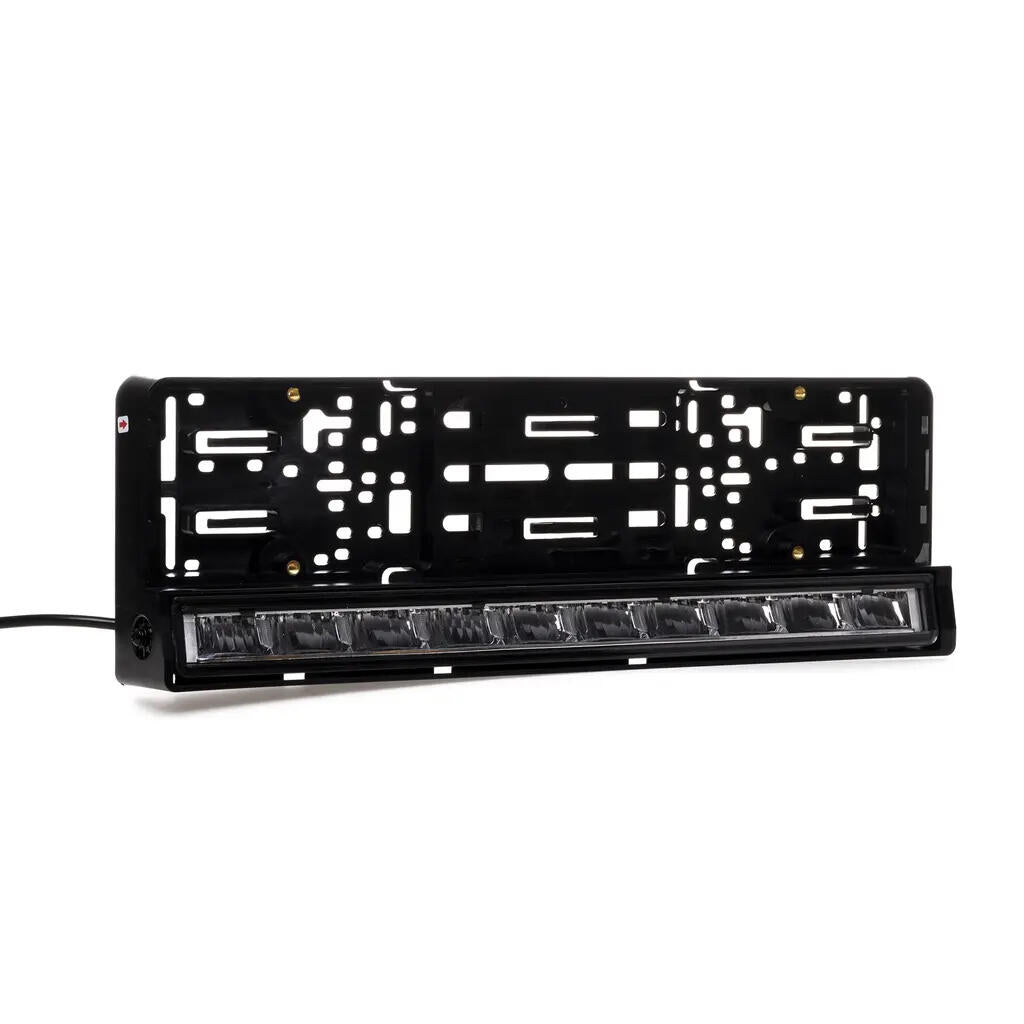

Lumary Fusion 100 er et komplett ekstralys med LED-bar integrert i skiltplaten. Løsningen gir en diskré og ryddig montering uten behov for en separat lysholder.
LED-baren leverer 9500 effektive lumen og et bredt lysbilde som egner seg godt på norske, svingete veier. Det naturlig hvite lyset på omtrent 5000 Kelvin gir god kontrast og behagelig sikt i mørket.

Enkel montering ved nummerskiltet

Den eksisterende nummerskiltholderen demonteres og erstattes med Lumary Fusion 100. Skiltplaten er svakt buet for å følge bilens front, og medfølgende gummiklosser gjør det enklere å tilpasse monteringen til forskjellige støtfangere.
Når skiltplaten er montert, kan LED-baren justeres fem grader opp og åtte grader ned. Det totale justeringsområdet på 13 grader gjør det enkelt å stille inn riktig lyshøyde.

Hvitt eller oransje posisjonslys

Lumary Fusion 100 har integrert posisjonslys med valgfri hvit eller oransje farge. Bare én av fargene skal kobles til om gangen.

• Hvit kabel: pluss til hvitt posisjonslys
• Gul kabel: pluss til oransje posisjonslys
• Rød kabel: pluss til fjernlyset
• Svart kabel: jord til fjernlys og posisjonslys

ECE R112-godkjenningen gjelder fjernlysfunksjonen. Bruk av oransje markeringslys på offentlig vei må skje i samsvar med gjeldende kjøretøyregler.

Tilkobling med DT4-kontakt

Lampen leveres med DT4-tilkobling samt 0,5 meter kabel med hannkontakt og 1,5 meter kabel med hunnkontakt. Komplett relé- eller styrestrømssett kjøpes separat.
På biler der fjernlyssignalet ikke kan hentes ut som et vanlig 12-voltsignal, kan det være nødvendig med XBB eller et annet kompatibelt CAN-bus-interface. Kontroller hva bilen krever før montering.

Produktfordeler

• LED-bar integrert i skiltplaten
• 9500 effektive lumen
• Bredt lysbilde for god sikt på svingete veier
• Hvitt eller oransje posisjonslys
• Justerbar lyshøyde med totalt 13 graders vandring
• Driftsspenning fra 9 til 32 volt
• DT4-kontakt for enkel tilkobling
• E-godkjent fjernlys etter ECE R112
• Passer både personbiler og nyttekjøretøy
• Stilren og slitesterk konstruksjon

Tekniske spesifikasjoner

• Driftsspenning: 9–32 V DC
• Effekt: 100 W
• Effektiv lysstyrke: 9500 lumen
• Fargetemperatur: 5000–5500 K
• Lyskilde: LED
• Lysbilde: Bredt fjernlys
• Posisjonslys: Hvitt eller oransje
• Kontakt: Deutsch DT4
• Vinkeljustering: 5° opp og 8° ned
• Godkjenning: ECE R112
• Referansetall: 2 × 25

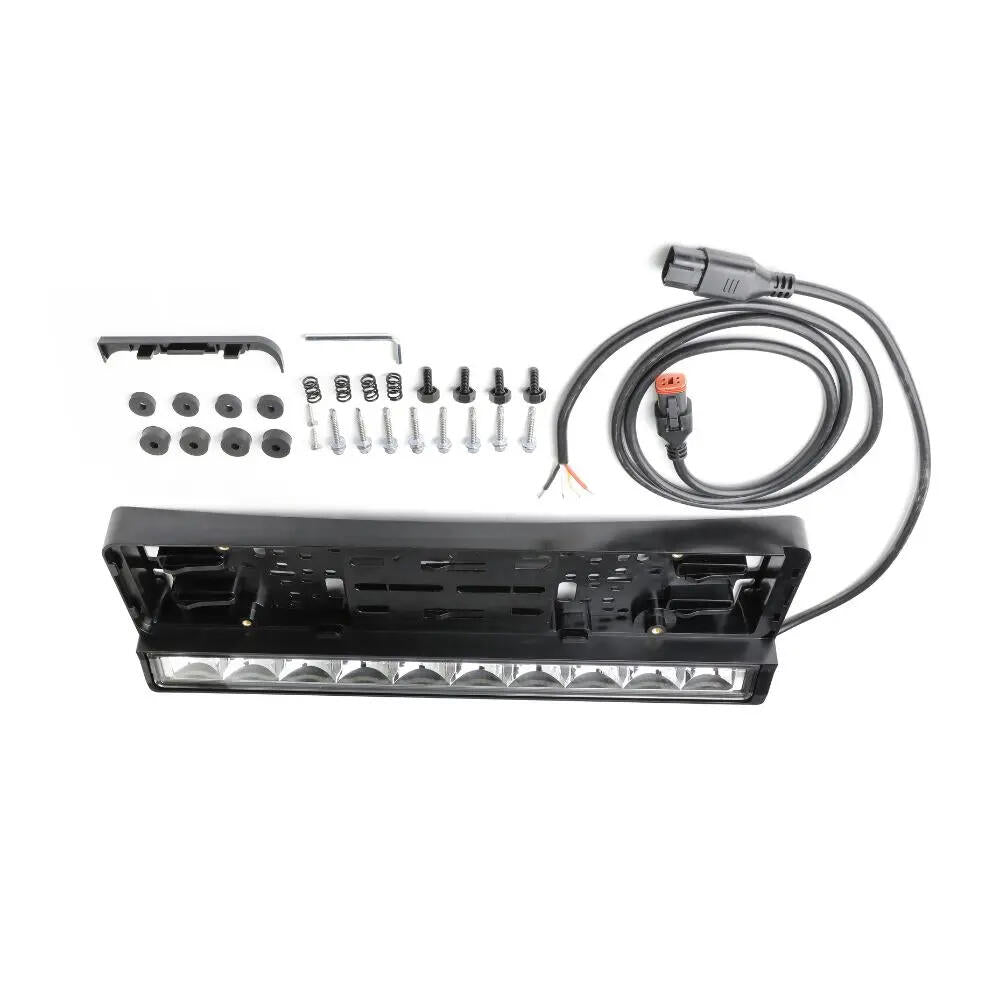

Dette følger med

• Lumary Fusion 100 LED-bar med integrert skiltplate
• Gummiklosser for tilpasning
• 0,5 meter kabel med DT4-hannkontakt
• 1,5 meter kabel med DT4-hunnkontakt
• Brukermanual

Komplett ledningsnett, XBB-interface og annet nødvendig tilkoblingsutstyr må velges etter bilmodell og kjøpes separat.
