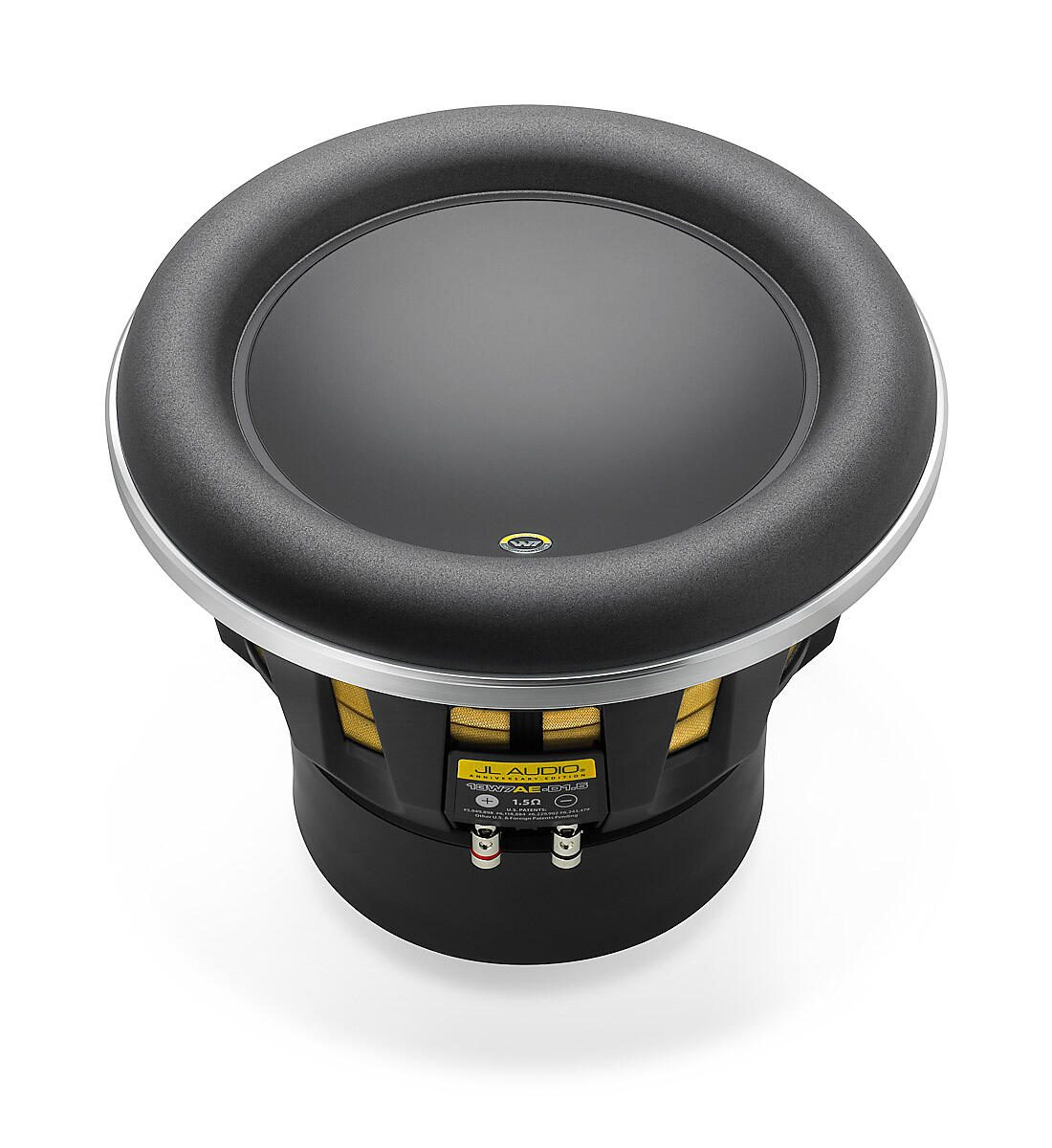

JL Audio 13W7AE-D1.5 subwoofer
Ekstrem, referansen, ultimat...
Dette er ord som blir kastet rundt til subwoofer verden over, men sjelden er det produkter som egentlig har krav på de! 13W7AE har dette.
13W7AE tar W7 utformings formelen til høyeste nivå og tilbyr en svimlende lineær vandringslinje som overstiger sinsyke 32 mm én vei, sammen med en oppnåelig fjæring på over 4-tommer peak-to-peak ekskursjon. Kombinere det med et stempel diameter som er 28% større enn 12W7AE og du har en alvorlig høy ytelses subwoofer for de mest krevende applikasjonene. Med en 13W7AE forsvinner grenser og kun fantastisk sub-bass skjer ... på alle fronter, på ethvert nivå.
W7AE (Anniversary Edition) bassene feirer 10års jubileum påW7 basselementene. Funksjonalitets messing er denne identisk til de originale W7 bassene, men er I tillegg utsmykket med:
- Satin-sort pulverlakkert sjassi
- Klar anodisert klemring for oppheng
- Membran med jubileums merke
- Jubileums terminal etikett
Generelle spesifikasjoner:
- Kontinuerlig effekt handtering (RMS): 1000 W
- Anbefalt forsterkere effek (RMS): 400 - 100 W
- Normal impedans (Znom): 3ohm
Fysisk spesifikasjoner:
- Nominell diameter: 345mm
- Samlet diameter (A): 356mm
- Diameter monteringshull (B): 302mm
- Dameter bolthull sirkel (C): 323mm
- Ytre diameter motor (D): 213mm
- Monteringsdybde (E): 267mm
- Element fortrengning: 5,9 Liter
- Netto vekt: 23,6kg
Parameter:
- Frilufts resonans (Fs) 23,5 Hz
- Elektronisk “Q” (Qes) 0,467
- Mekanisk “Q” (Qms) 7,517
- Totalt høyttaler “Q” (Qts) 0,448
- Equivalent Compliance (Vas) 3,68 cu ft / 104,3 L
- En-vei Lineært utsving (Xmax)* 1,25 in / 32 mm
- Referanse effektivitet (no): 0,27%
- Effektivitet (1 W / 1 m)** 86,3 dB SPL
- Effektivt stempel område (Sd) 107,35 sq in / 0.0693 sq m
- DC motstand (Re) 2,41 ohm
* Xmax spesifikasjonene er utledet via enveis talespole overheng metoden uten korreksjonsfaktorer brukt.
** Effektivitet (1 W / 1 m) er ikke en nøyaktig indikator på en subwoofer utgang evne og bør ikke brukes som en sammenligning med andre subwoofere å avgjøre hvilken som er "høyere".
*** Re (DC motstand) er målt med talespoler koblet i serie. Spesifikasjoner for paralell kobling, del "Re" med 4. Alle andre spesifikasjoner forblir det samme.
Spesifikasjoner lukket kasse:
Tykkelse vegg: 19 mm
Tykkelse front baffel: 25 mm
Volum (netto inv.) 53,1 L
Ekstern bredde (W) 407 mm
Ekstern høyde (H) 407 mm
Ekstern dybde (D) 479 mm
Q3 37,4 Hz
Fc 40,4 Hz
Qtc 0.77
Spesifikasjoner kasse med port:
Tykkelse vegg : 19 mm
Tykkelse front baffel : 25 mm
Volum (netto inv.): 67,3 L
Ekstern bredde (W) 657 mm
Ekstern Høyde (H) 406 mm
Ekstern dybde (D) 438 mm
Intern slot port bredde (SW) 57 mm
Intern slot port høyde (SH) 368 mm
Intern slot port lengde (SL) 667 mm
Port forlenging lengde (EL) 200 mm
Tuning frekvens (Fb) 34,6 Hz
Q3 30,3 Hz
Kasse notater
Netto volumer gitt ovenfor inkluderer ikke luftmengden fortrengt av høyttaleren (Driver Displacement). Denne verdien må legges til nettet volumet sammen med forskyvning av eventuelle forsterkninger og / eller åpninger (om aktuelt) for å komme frem til en grov indre volum. Luften inne i en port er ikke en del av det effektive nettovolumet. Beregn porter som solid, ikke hule gjenstander.
OBS: W7 har magnet port for å fjerne varme og trykk fra innsiden av høyttaleren. Denne ventilen er plassert på baksiden av høyttaleren. En minsteavstand på 19 mm mellom baksiden av høyttaleren og enhver vegg i kassen for å gi sikre riktig funksjonalitet av ventilen.
Dimensjonene på kabinett oppgitt i eksempler ovenfor tar gjeldende notater i betraktning.
Sikkerhetsmelding.
Det er helt avgjørende at den ferdige basskassen er godt festet til bilen med skikkelige stålbolter (0,5 i diameter) og store stålskiver på begge sider av boltene. Dette vil redusere sannsynligheten for person skade ved kollisjon eller en brå nedbremsing.
