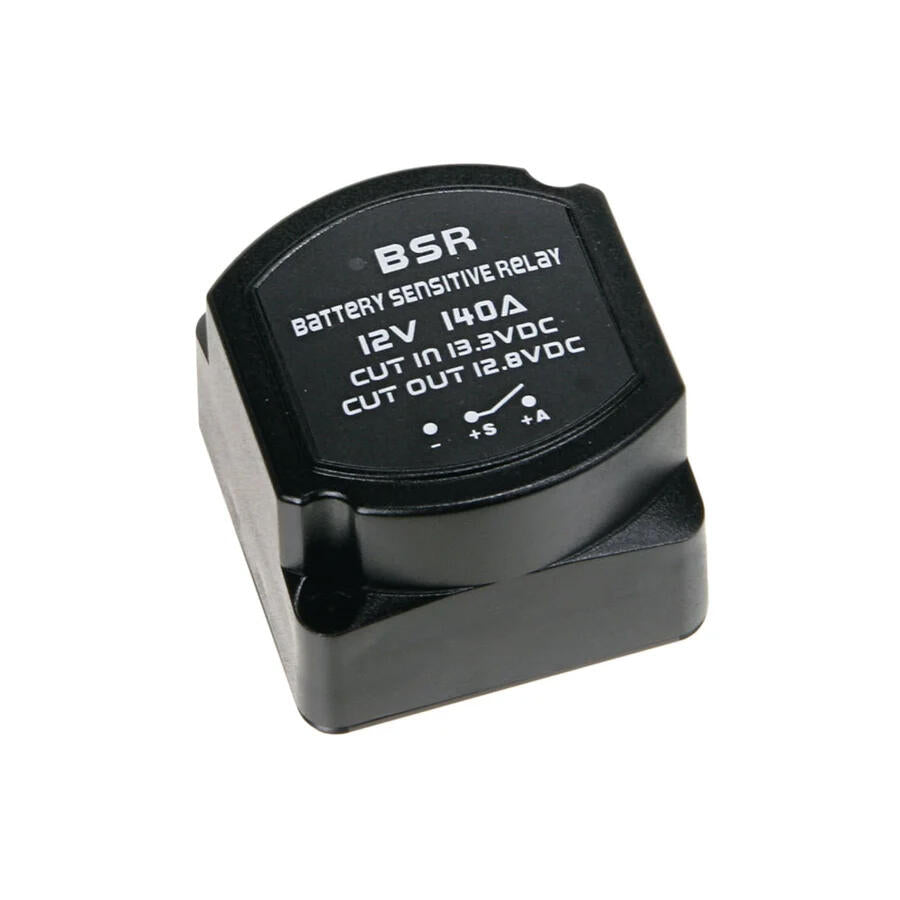

ACV Elektronisk skillerelé 140A


Elektronisk avstengningsrelé for montering av et ekstra batteri i kjøretøy. Ingen styrespenning for dynamo eller tenningsstrøm er nødvendig for montering.
Når dynamoen er i drift og spenningen er +13,3V eller høyere, kobles det andre batteriet til uten spenningstopper via reléet. Ved spenning mindre enn +12,A3 kobles det andre batteriet fra startbatteriet.
Dette forhindrer at startbatteriet utlades når det andre batteriet brukes.

Ved lading av det andre batteriet lades også startbatteriet sålenge spenningen er over 13,5V.

Tilkobling:

Svart: Jording.
+S: M6 Hovedbatteri
+A: M6 Sekundærbatteri

Tekniske data:
Relé: elektronisk NC (normalt åpen)
Kontroll-LED: spenning +13,5V på / +12,6V av
Koblestrøm: maks. 140A
Batterispenning: +12V DC
Koblespenning på/lukket: +13,3V DC
Koblespenningsfall/åpen: +12,A3 DC
Mål: 67,5 mm x 67,5 mm x 54,5 mm
